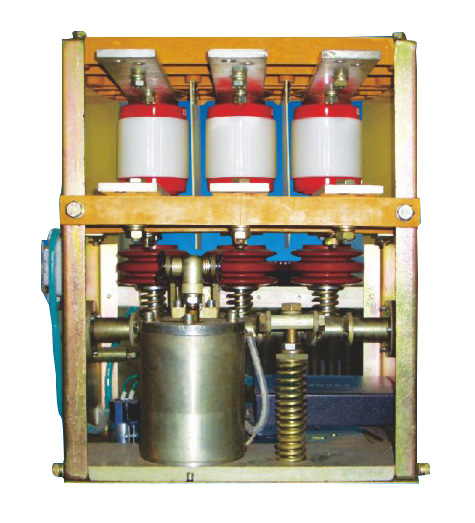

ZKY1-400型永磁机构低压真空断路器（以下简称断路器）适用于1140V三相交流50Hz的电力系统中。在断路器技术参数范围内，可保证安全可靠地运行于相应电压等级的电网中接受和分配电能，并可在额定电流内进行频繁操作或多次开断短路电流，更适用于煤矿电力系统。
该断路器采用双稳态永磁机构，可动部件比其他机械结构断路器大量减少，可靠性和机械寿命大幅提高。是替代机械结构断路器的理想产品。
正常工作条件
1 环境温度:-5℃—+40℃；
2 相对湿度:日平均值不大于95%,月平均值不大于90%(温度为25℃)；
3 海拔高度:不超过2000米；
4 在无破坏绝缘的气体或蒸汽的环境中；
5 与水平的安装倾斜度不大于15°；
6 能防止滴水的地方；
7 污染等级3级。
断路器电气技术参数:
|
项目名称 |
参数 |
单位 |
|
额定工作电压 |
1.14 |
kV |
|
额定工作电流 |
400 |
A |
|
额定工作频率 |
50 |
Hz |
|
额定绝缘水平(工频耐受电压1min) |
4.2 |
kV |
|
额定短路开断电流 |
8 |
kA |
|
触头允许磨损厚度 |
1.5 |
mm |
|
开断额定短路电流次数 |
16 |
次 |
|
开断额定工作电流 |
10000 |
次 |
|
主回路电阻 |
≤100 |
μΩ |
断路器机械技术参数:
|
项目名称 |
参数 |
单位 |
|
触头开距 |
3.5±1 |
mm |
|
触头超程 |
1.5-2 |
mm |
|
母排间距 |
≥20 |
mm |
|
母排对外壳间距 |
≥20 |
mm |
|
触头合闸弹跳时间 |
≤2 |
ms |
|
三相合分闸不同期性 |
≤1 |
ms |
|
固有合闸时间 |
≤70 |
ms |
|
固有分闸时间 |
≤30 |
ms |
|
平均合闸速度 |
0.3±0.1 |
m/s |
|
平均分闸速度 |
0.8±0.1 |
m/s |
|
触头工作压力 |
350±50 |
N |
|
机械寿命 |
≥20000 |
次 |
永磁机构及控制其参数
|
项目名称 |
参数 |
单位 |
|
控制电路额定工作电压 |
AC 127 |
V |
|
储能电容工作电压 |
DC 180 |
V |
|
操作控制部分电源总功率 |
≤200 |
W |
|
永磁机构极限操作频率 |
300 |
次/小时 |
|
合闸操作最小间隔时间 |
≥2 |
S |
