CKG3系列交流高压真空接触器（以下简称：接触器）适用于交流50-60Hz，主回路额定工作电压为7.2kV、12kV，额定电流为630A以下的电力网络中供远距离接通和分断及频繁起动和控制交流电动机用，较适宜和熔断器与各种保护装置组成替代真空断路器。

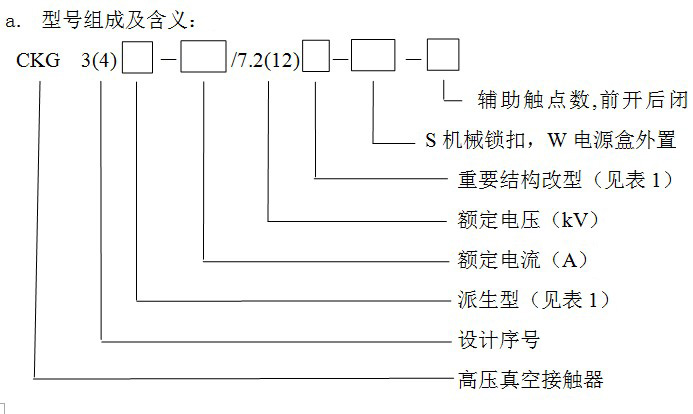

结构及工作原理

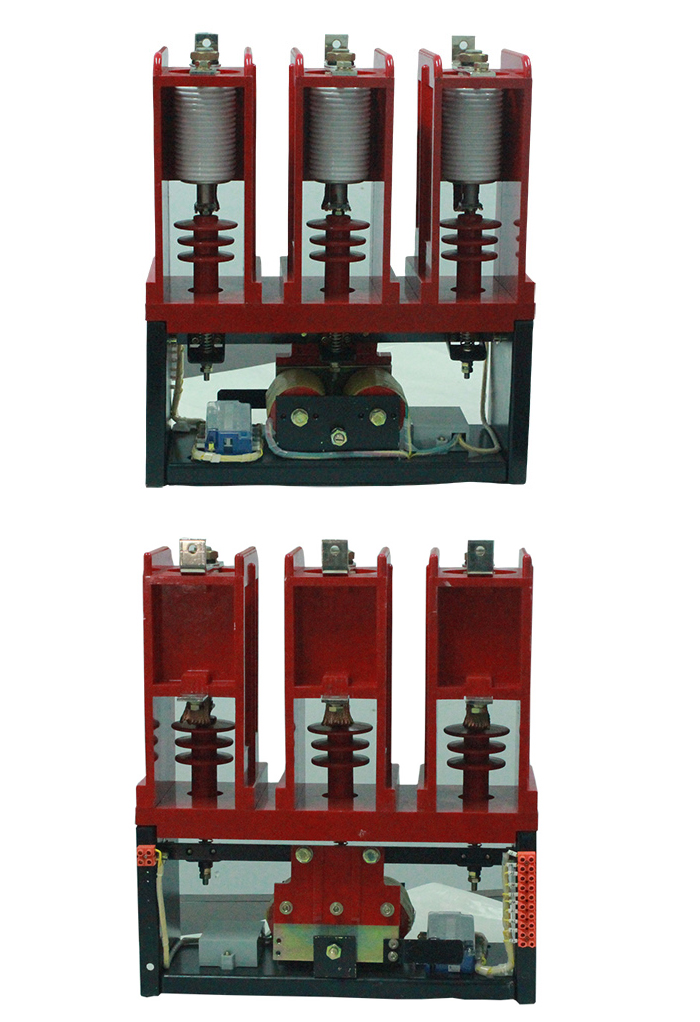

1 本系列接触器由绝缘框架、金属底座、传动拐臂、电磁系统、辅助开关和真空灭弧室等部件组成（见图1）。当电磁线圈通过控制电压时，衔铁带动拐臂转动，使真空灭弧室内主触头接通，电磁线圈断电后，由于分闸弹簧作用，使主触头分断。
2 真空灭弧室由上封盖、下封盖、金属波纹管和陶瓷管等组成，该真空灭弧室，外壳采用95瓷绝缘材料制成波纹式的瓷管，它具有爬电距离大、机械强度高、耐热和耐冲击的特点。真空灭弧室内封装一对动静触头，触头材料采用耐磨且低截流值的Cu－W－Wc，这样在满足开断性能的条件下，减小开断过程中由于截流引起的过电压，提高了真空灭弧室的使用电寿命。当金属波纹管轴向运动时带动动触头做分合闸动作。
3 电磁系统考虑实际吸力特性与反力特性良好配合，以及发挥接触器运行时噪音低、节电的优点，采用直流双线圈由起动和维持两绕组组成，通过辅助开关切换，为了便于用户进行交流电源操作，接触器带有桥式整流装置。
1 周围空气温度不高于＋40℃，不低于-10℃。
2 安装地点的海拔高度普通型不超过1000米，高原型不超过4000米。
3 空气相对湿度，最湿月的月平均****相对湿度为90％，月的平均最低温度为25℃，并考虑到因湿度变化发生的产品表面上的凝露。
4 无明显摇动和冲击振动的场合。
5 在无爆炸危险的场所中，且场所中无足以腐蚀绝缘的气体与尘埃（包括导电尘埃）。
6 无雨雪侵袭的场所。
1 主要技术特性：（见表2）
2 主回路极数：三极。
3 控制电源电压为交流：110V、220V、380V也可按用户需要定制。
4 直流电磁系统：控制电源通过电源模块供给线圈工作。
  技术参数 型号 参数名称 |
CKG3-160-630/7.2 |
CKG4-160-630/12 |
|||||||||
|
160A |
250A |
400A |
630A |
160A |
250A |
400A |
630A |
||||
|
主 回 路 |
额定电压 (kV) |
7.2 |
12 |
||||||||
|
额定电流 (A) |
160 |
250 |
400 |
630 |
160 |
250 |
400 |
630 |
|||
|
接通能力 (A/100次) |
1600 |
2500 |
4000 |
6000 |
1600 |
2500 |
4000 |
6000 |
|||
|
通断能力 (A/25次) |
1280 |
2000 |
3200 |
5000 |
1280 |
2000 |
3200 |
5000 |
|||
|
极限分断能力(A/3次) |
3200 |
4000 |
4500 |
6000 |
3200 |
4000 |
4500 |
6000 |
|||
|
额定工频耐压 (kV) |
32 |
42 |
|||||||||
|
寿 |
电气 AC3 (万次) |
60 |
|||||||||
|
机械 (万次) |
100 |
||||||||||
|
操作电源 |
脱扣分闸 （VA） |
360 |
360 |
||||||||
|
合闸 |
起动 （VA） |
1000 |
1000 |
||||||||
|
保持 （VA） |
35 |
25 |
|||||||||
|
额定操作频率 AC3(次/h） |
300 |
||||||||||
|
短时操作频率 次/h（20s） |
1000 |
||||||||||
|
机械锁扣操作频率(次/h) |
120 |
||||||||||
|
控制电路工频耐压 (kV) |
2.5 |
||||||||||
|
合闸时间 （ms） |
≤150 |
||||||||||
|
分闸时间 （ms） |
≤120 |
||||||||||
|
三相不同期时间 （ms） |
≤3 |
||||||||||
|
触头开距 (mm) |
4+0.5 |
5+0.5 |
|||||||||
|
超行程 (mm) |
≥1.2 |
||||||||||
|
主回路电阻 （μΩ） |
≤170 |
≤150 |
≤120 |
≤100 |
≤170 |
≤150 |
≤120 |
≤100 |
|||
|
重 量 (kg) |
25.5 |
25.5 |
26.5 |
27.5 |
30 |
30 |
31 |
32 |
|||
